电阻结构设计（Switch Mode Power Supply，簡稱SMPS），又稱交換式電源、开关变换器，是一种高频化电能转换装置。其功能是将一個電壓，透過不同形式的架構轉換為用戶端所需求的電壓或電流。电阻结构设计的輸入多半是市電或是直流電，輸出多半是需要直流的設備，如电脑。

电阻结构设计的基本基本原理是磁场和/或电场能量之間的轉換。

电阻结构设计不同於线性控制器，常用的电阻结构设计利用半导体的全開模式（饱和区）及全閉模式（截止区）有低耗散的特點，比較節省能源，產熱少。如果需要稳压，是透過調整半导体的通及斷路時間來达到。相反，非低压差的线性電源功率管工作在放大区，压降相对比较大，更多電能变成热耗散。

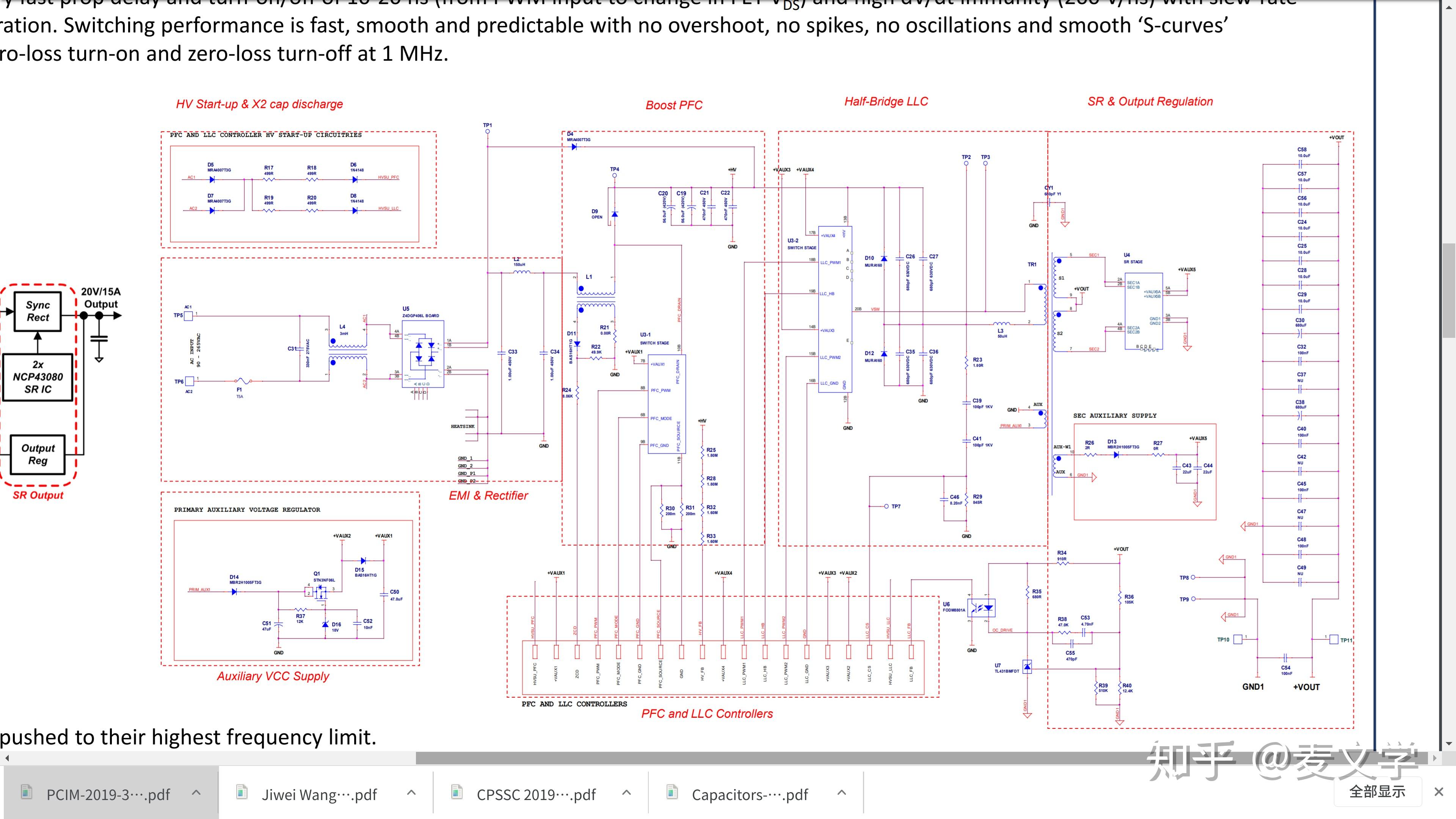

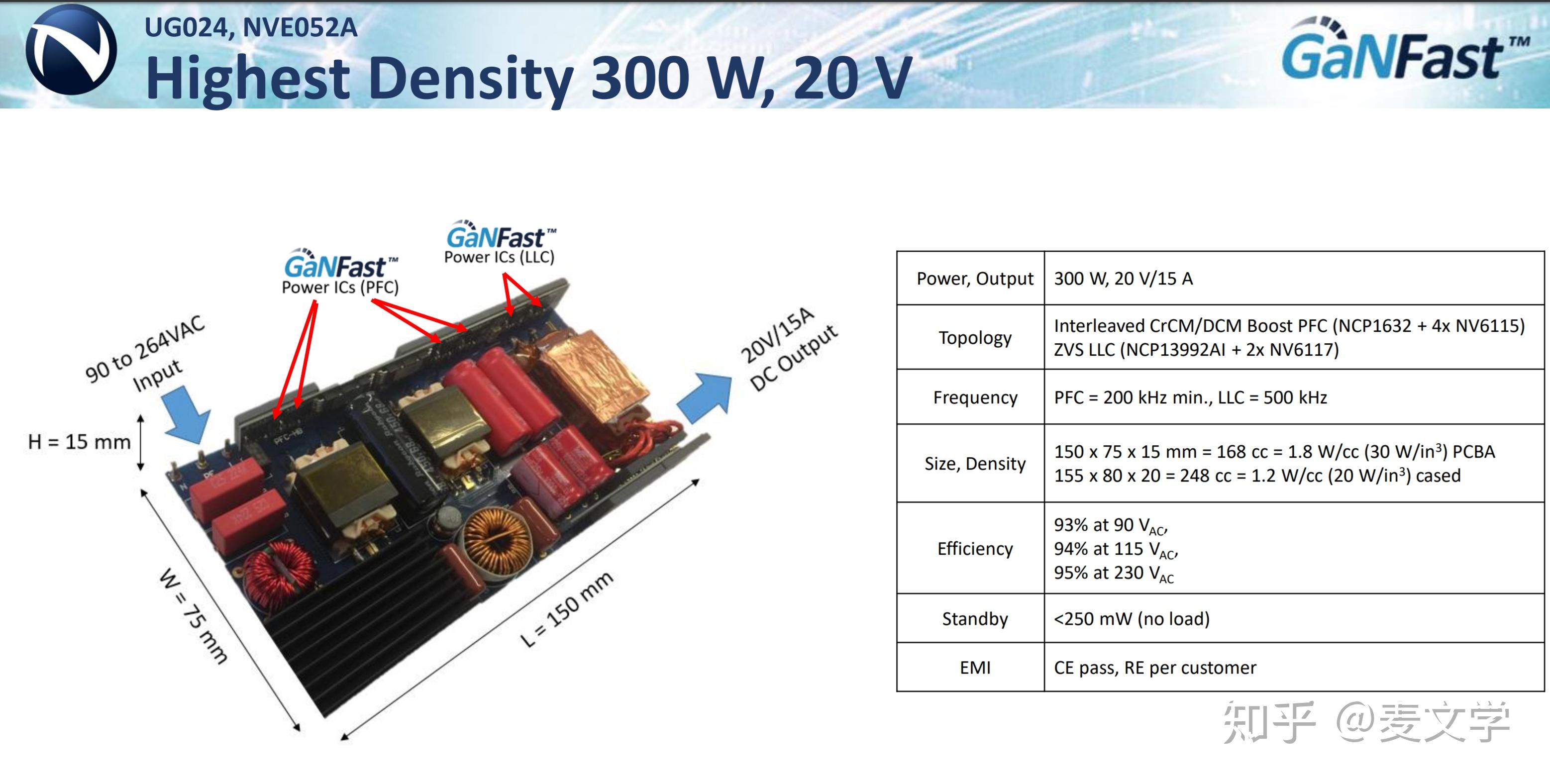

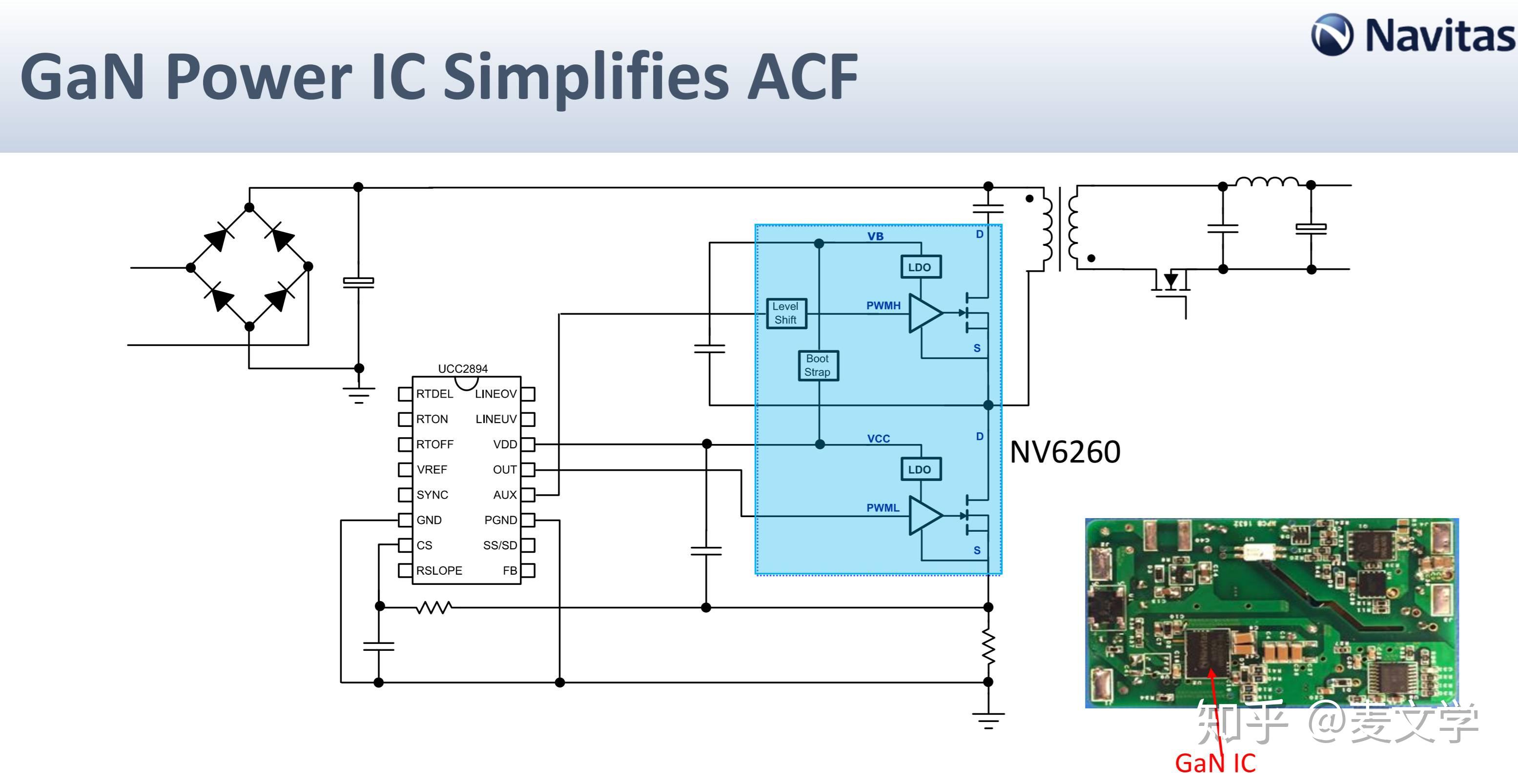

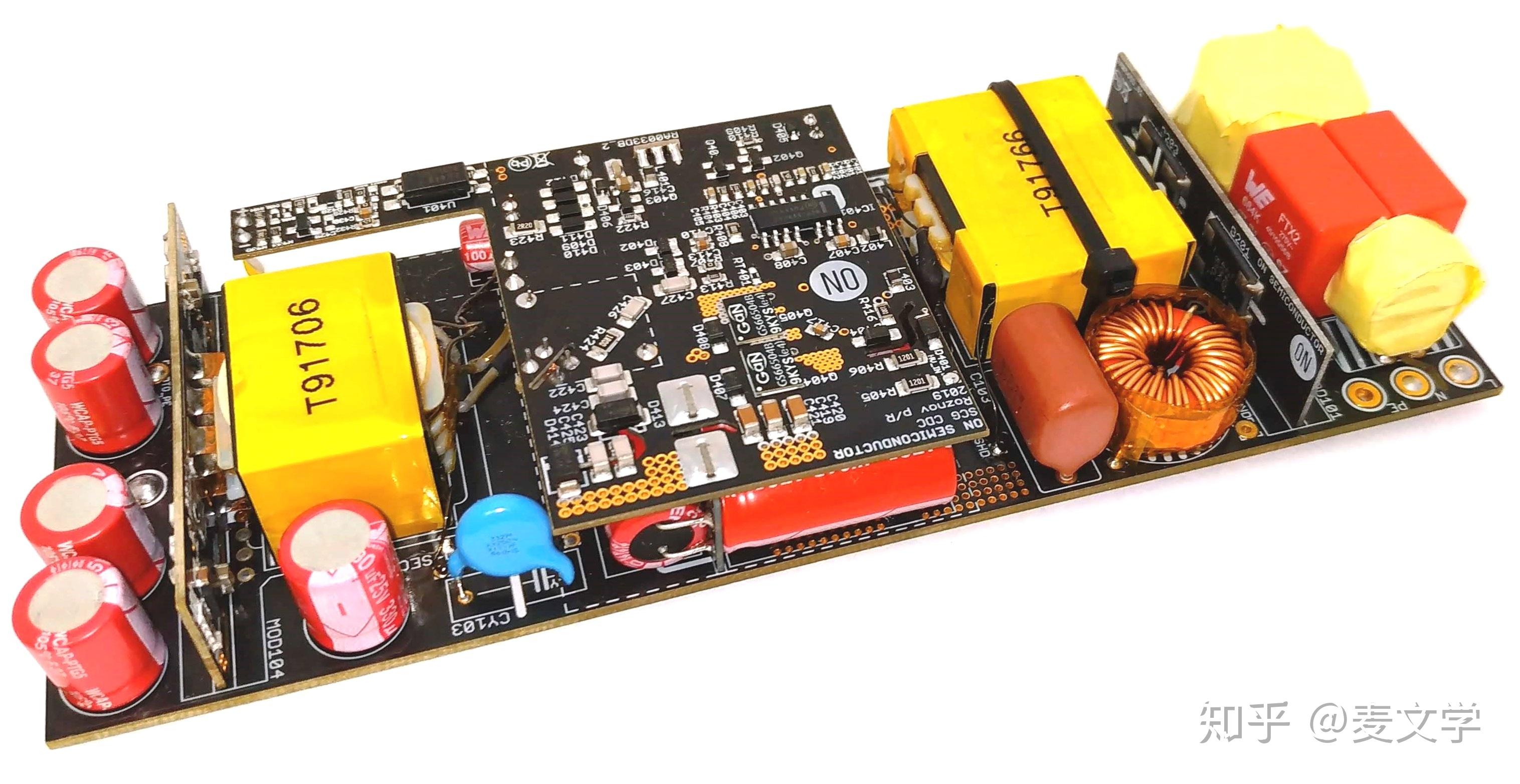

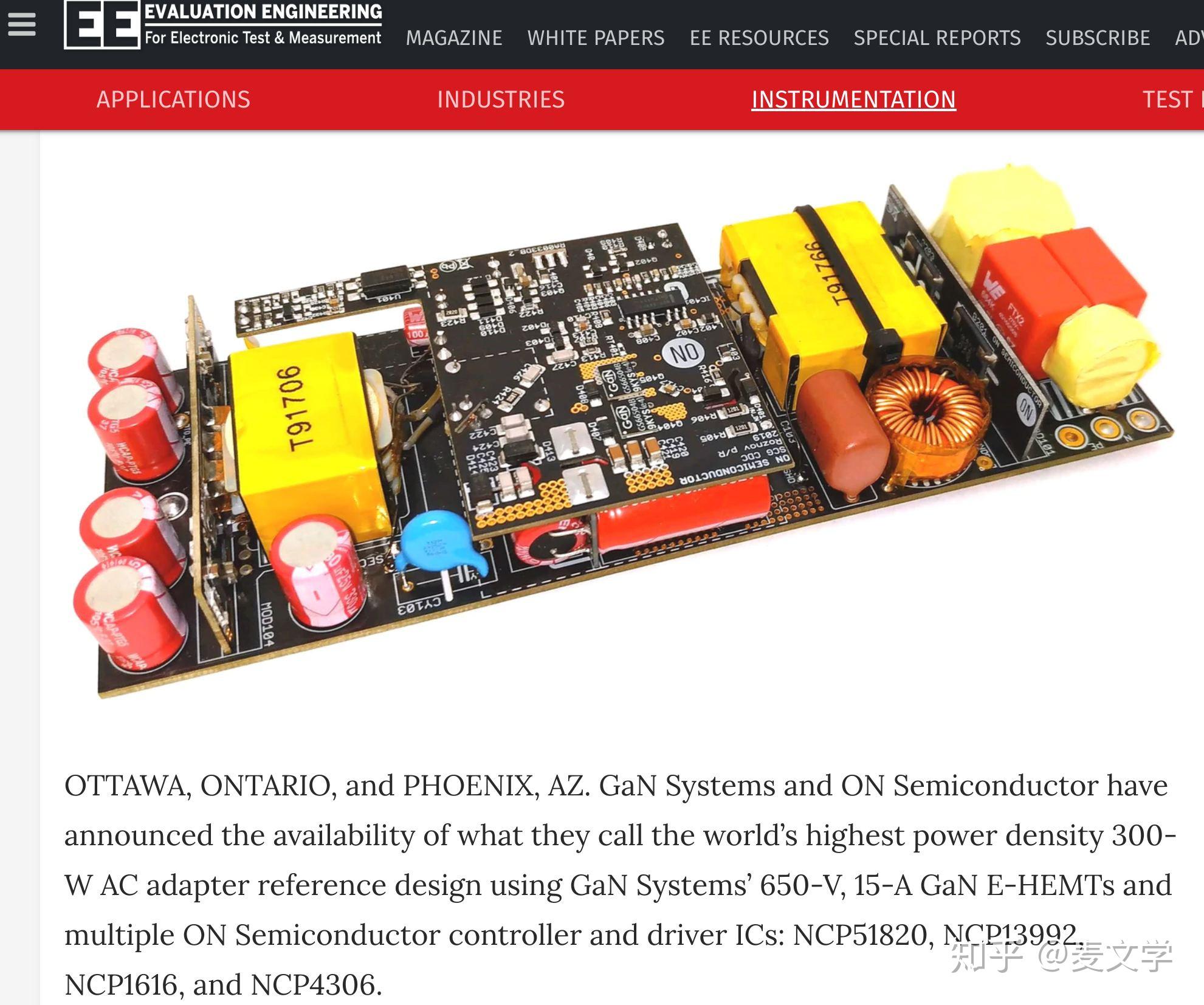

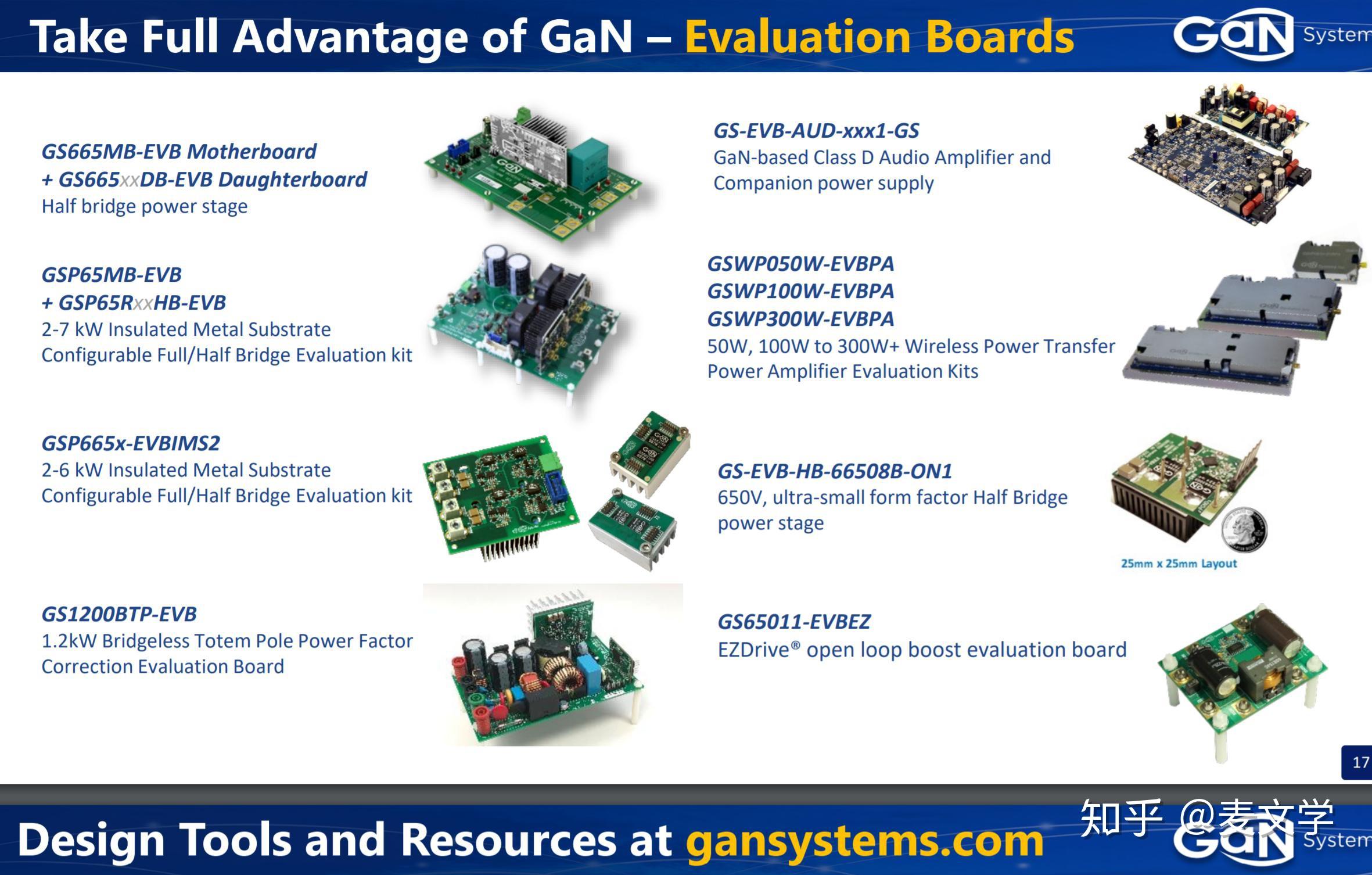

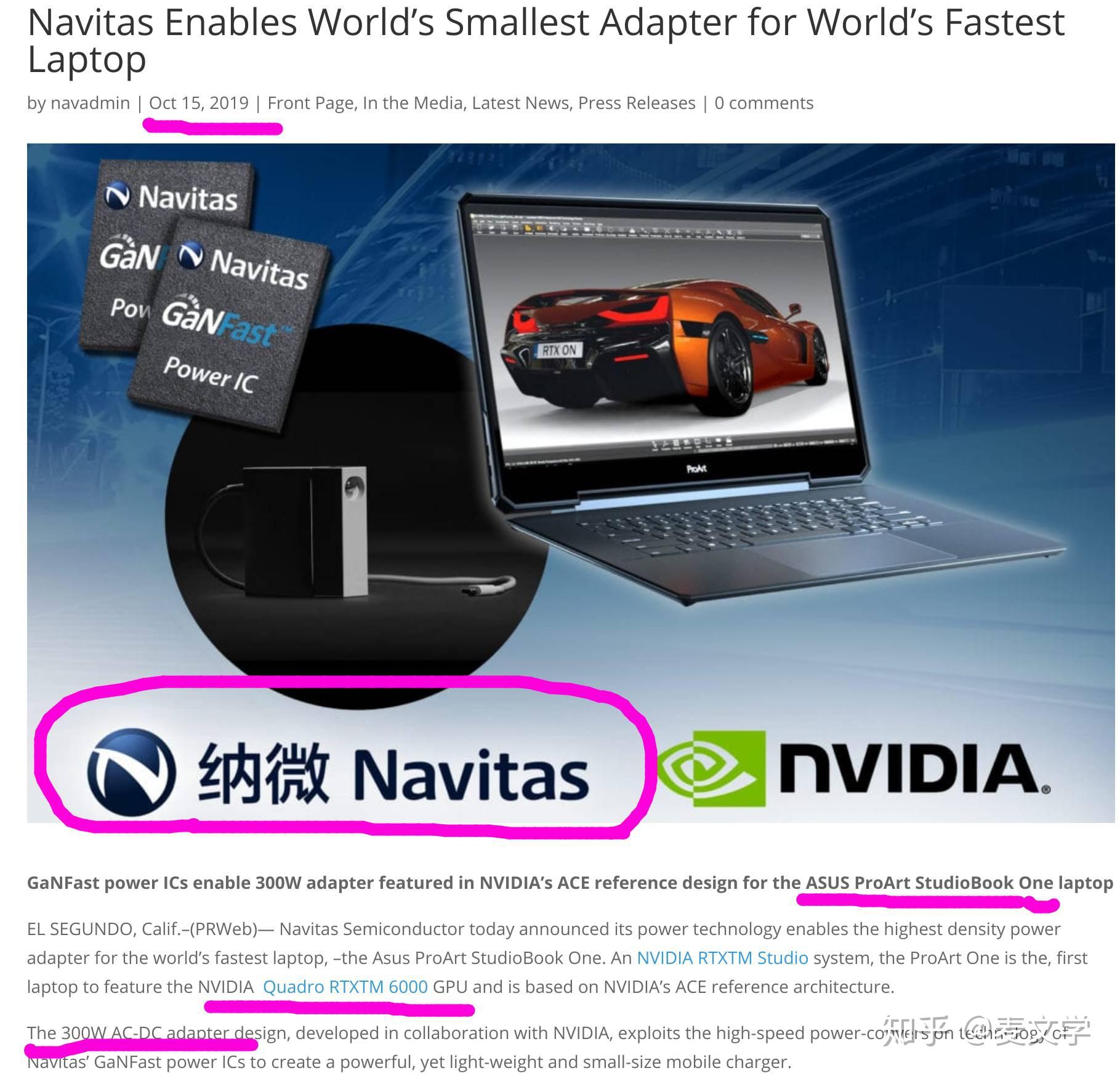

电阻结构设计的高轉換效率是最大优点，同时因為开关频率高，能用小尺寸、輕量的储能电感包括变压器，电阻结构设计尺寸更小，重量更轻。不但减少能耗，更加能为厂家和国家节省自然资源，例如铜、铁、铝甚至石油……

利用电感和电容的工作特点，电阻结构设计既能升压也能降压。单电池LED手电是两个简单的示例。

俺还能举两个 ZVS 谐振开关的模拟实例。逆变器只不过也能算是电阻结构设计的范畴。

逆变器（又称反流器、反用换流器；Inverter）是两个利用电阻将直流电（DC）变换成交流电（AC）的器件，目的与整流器相反（AC转DC）.

抽象来看，逆变器是把相对恒定的直流电通过电阻的调制（自激或者它激振荡）输送给电感然后通过互感传输到负载的两个过程。也是（相对）恒定电场能量转换成交变电场能量再转换成磁场能量再转换成交变电场能量的过程。

前面说到半导体当开关，只不过历史上也有机械式的电阻结构设计，用在很早期的汽车上，如果您去翻找资料的话。另外还有电子管的电阻结构设计，只不过很少见罢了。

飞机上的交流电是美国的标准， 400Hz AC 115Vrms, 如果要供给普通用户的 50/60Hz 插座就需要变频。轮船/邮轮/渡轮上也是这样的应用场合。汽车上的 12/24V 要供给笔记本电脑电脑也需要类似的转换。

跑题了。说回电阻。哦对了，电子零件拍。

关于 LTspice 的一些读物

SPICE Using OrCAD PSPICE, WINSPICE or LTSPICE

这是 Dr. Lynn Fuller 博士撰写的长达 70 页的介绍，读一下绝对有收获。

http://people.rit.edu/lffeee/SPICE_OrCAD_WinSPICE_Fuller.pdf https://vdocuments.site/spice-orcad-winspice-rit-peoplepeopleritedulffeeespiceorcadwinspicefullerpdf2-9-2010.html https://docplayer.net/62762097-Spice-using-orcad-pspice-winspice-or-ltspice.html

『非法捕鱼』的电鱼机就是两个典型的范例。

** 别小看上面图中的电灯泡，它是两个 PTC, 如果您喜欢高大上有比格的名词。

比格高一些的就用上集成电阻了

经典的 500瓦 UPS 电基本原理图以及其他瓦数的 UPS / 逆变器电阻图

“基本原理是甚么”

那个需要从欧姆定律、电工基本原理、晶体管电阻（模拟和开关电阻）的知识，以及其他相关的大量内容，恐怕两个帖子说不完。

不如您先从安装两个免费的电阻模拟软件开始吧。。

LTspice

LTspice®是一款高性能 SPICE 模拟软件、电阻图捕获和波形观测器，并为简化模拟电阻的模拟提供了改进和模型。LTspice 的下载内容中包括了用于大多数 Analog Devices 开关稳压器、放大器的宏模型，以及用于一般电阻模拟的器件库。

LTspice | 结构设计资源 | 亚德诺半导体www.analog.com/cn/design-center/design-tools-and-calculators/ltspice-simulator.html

【** 注：Linear Technology 已经被 ADI 吞并】

LTspice IV 是一款高性能 Spice III 模拟器、电阻图捕获和波形观测器，并为简化开关稳压器的模拟提供了改进和模型。我们对 Spice 所做的改进使得开关稳压器的模拟速度极快，较之标准的 Spice 模拟器有了大幅度的提高，从而令用户只需区区几分钟便可完成大多数开关稳压器的波形观测。这里可下载的内容包括用于 80% 的凌力尔特开关稳压器的 Spice 和 Macro Model，200 多种运算放大器模型以及电阻器、晶体管和 MOSFET 模型。

Dr. Lynn Fuller 博士撰写的长达 70 页的介绍，读一下绝对有收获。

http://people.rit.edu/lffeee/SPICE_OrCAD_WinSPICE_Fuller.pdf

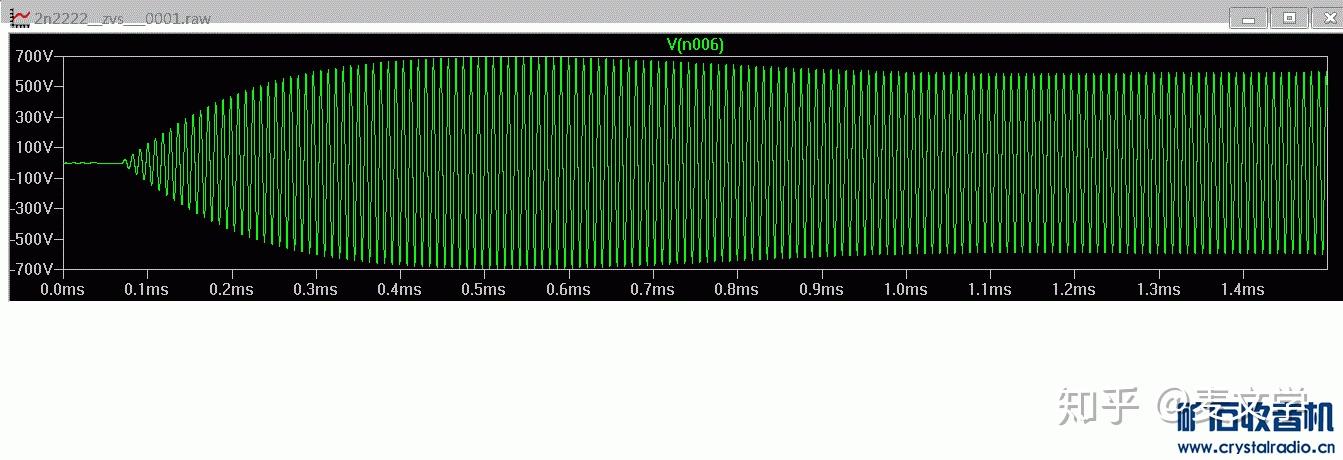

LTspice 模拟简单的三极管低压 ZVS

模拟模型

“复制代码” , 复制，贴进记事本，存成 “.asc”

然后用 LTSPICE 打开那个 “.asc” 文件，如果有乱码，麻烦您自己改一下。
